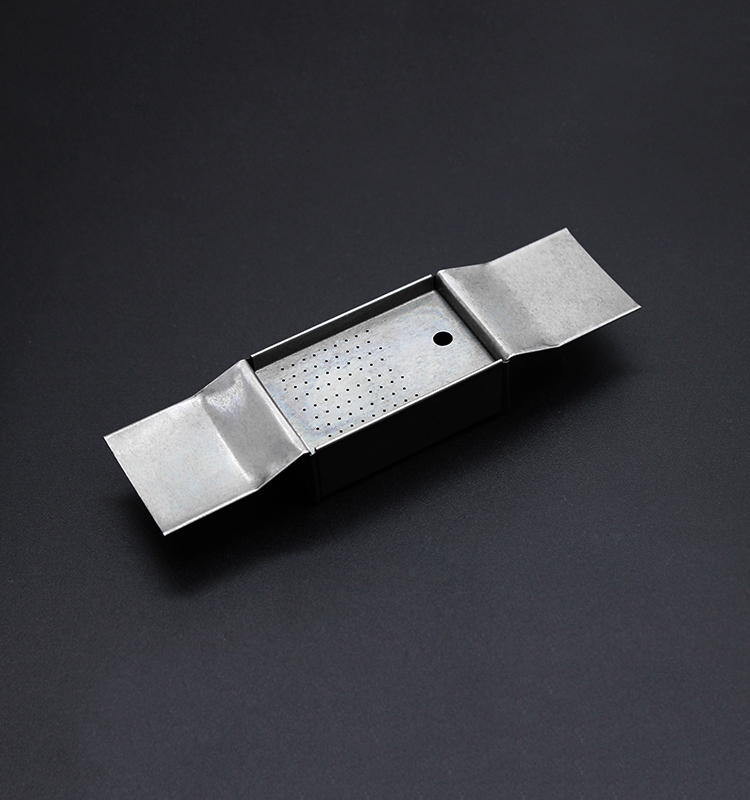

鉬舟純度達99.95%以上，具有良好的導(dǎo)電、導(dǎo)熱和耐高溫性能，耐磨損，抗腐蝕。而且鉬舟的產(chǎn)品種類也許多。

　　1、平槽舟：適用于高潮濕性材料

　　2、V形槽舟：適用于潮濕性較小的材料

　　3、橢圓形槽舟：適用于熔融狀態(tài)下的材料

　　4、球形槽舟：適用于金、銀等昂貴材料

　　5、窄型槽舟：這種設(shè)計可防止蒸鍍材料沾到燈絲夾

　　6、蒸鋁舟：在舟體的外表鍍上一層氧化鋁，幫助蒸發(fā)舟對抗腐蝕性特別強的熔融材料。

　　一種金屬鉬器皿的加工辦法，觸及一種冶金化工過程中的還原、烘焙過程用鉬坩堝、鉬舟等金屬鉬及鉬合金器皿的加工辦法。其特征在于其加工過程選用厚度為1.5mm≤板厚≤4mm的鉬合金板，將模具與鉬合金板一同加熱并堅持溫度為400～1200℃，控制液壓機的壓下速度控制在5mm/min-1mm/min，進行一道拉深成型。

　　本發(fā)明的辦法，選用高溫強度與塑性適中的鉬合金板材，對模具與板材一起加熱、保溫，液壓機慢速拉深制成盒形或圓形鉬坩堝、鉬舟等金屬鉬及鉬合金器皿，其壁厚均小于1.5mm，并能有用防止拉深過程中產(chǎn)生的開裂、制耳、褶皺等，有用削減鉬合金器皿缺點，提高成材率，延長使用了金屬鉬器皿的壽命。

　　在所有金屬中，鎢和鉬的熔點極高、熱膨脹系數(shù)低且具有良好的熱導(dǎo)率，因而廣泛用于眾多不同的工業(yè)領(lǐng)域。在相關(guān)的特定應(yīng)用中，經(jīng)過增加各種合金，我們制備的鎢舟鉬舟均擁有完美的性能表現(xiàn)。
